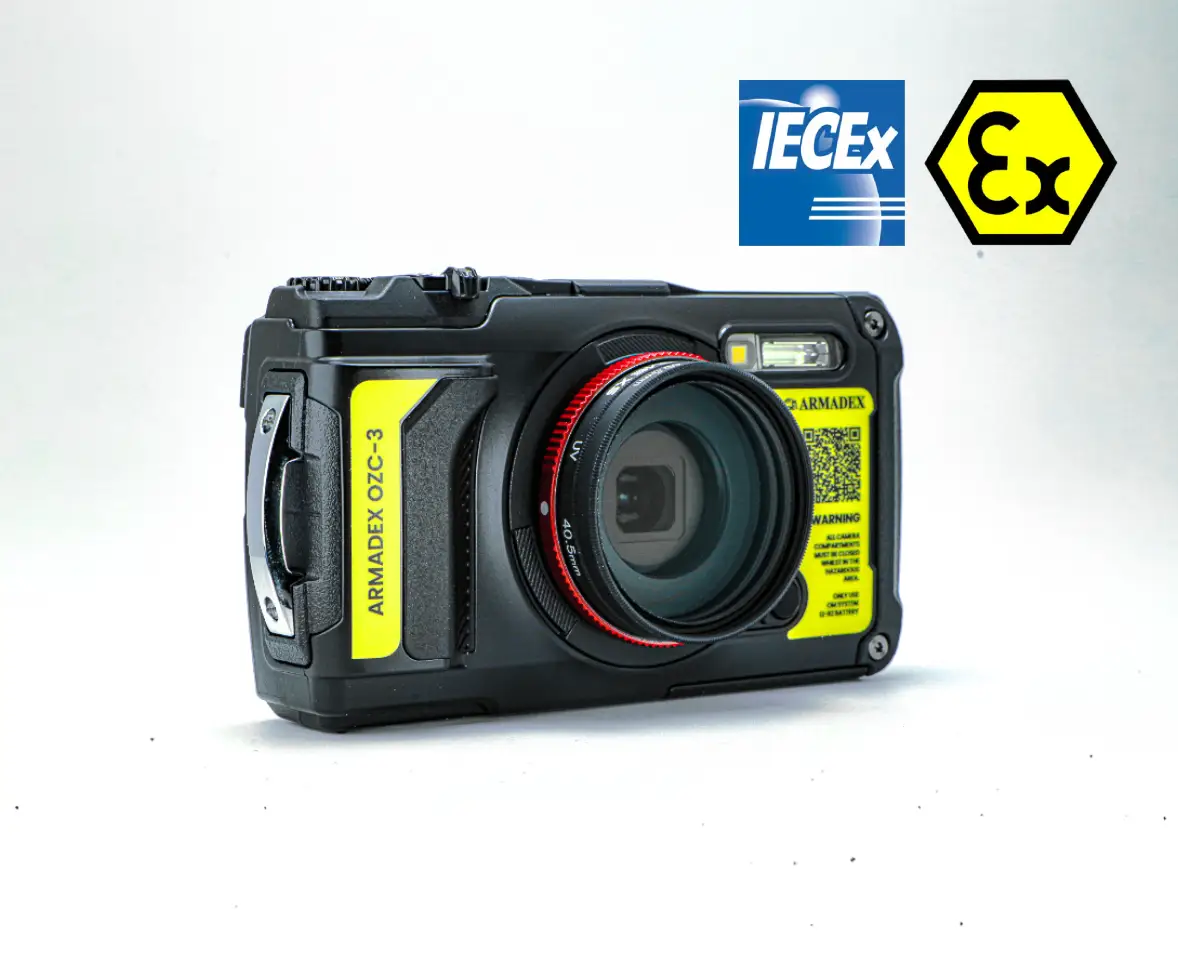

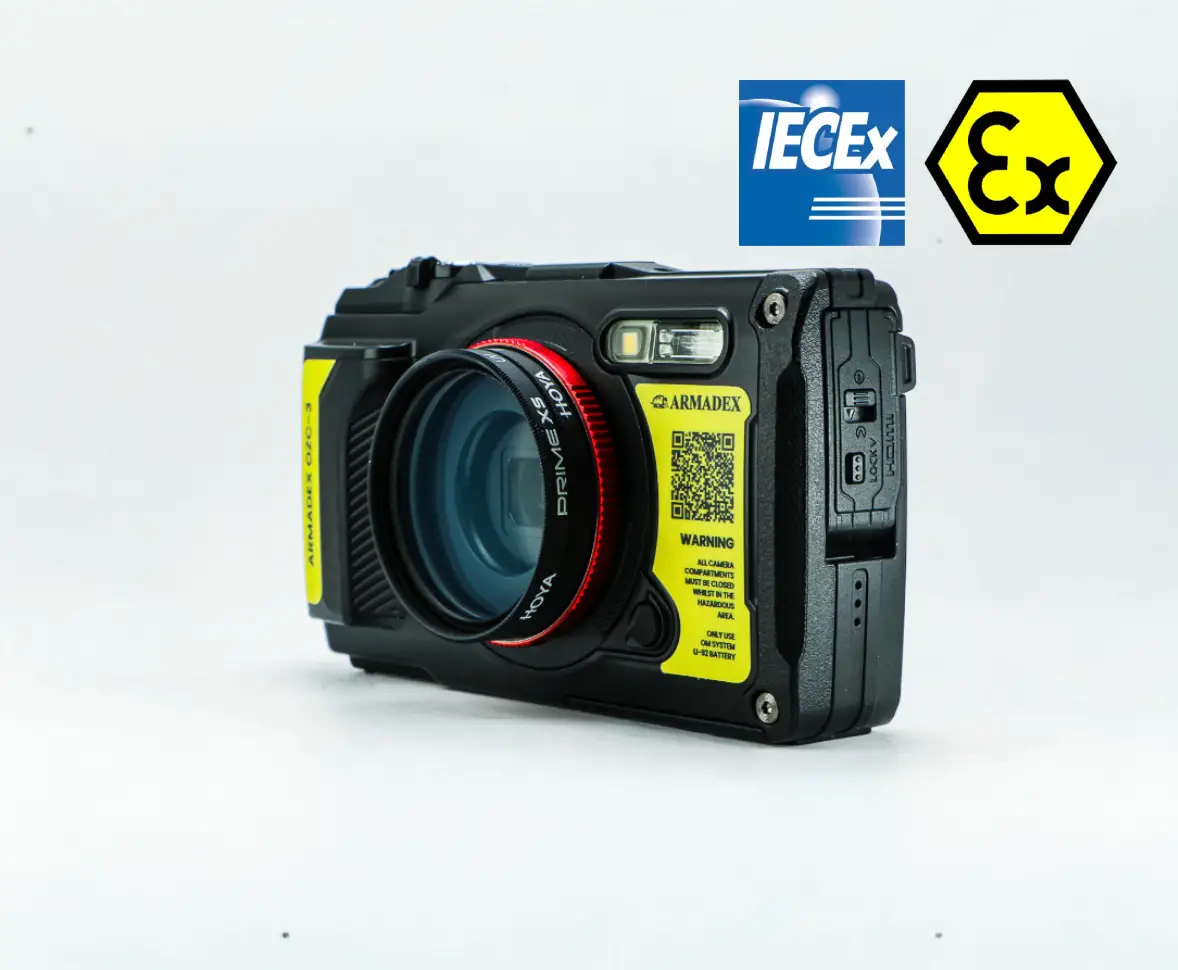

ARMADEX OZC-3 Explosionsgeschützte Kamera
Die ARMADEX OZC-3 ist eine robuste ATEX Kamera (auch Ex Kamera oder Ex-geschützte Kamera genannt) für den Einsatz auf FPSOs, LNG-Tankern, Gasanlagen und in der chemischen Industrie. Sie ist nach ATEX und IECEx für Zone 2 (Gas) und Zone 22 (Staub) zertifiziert und erfüllt die aktuellen Sicherheitsstandards für explosionsgefährdete Umgebungen.
F2.0 Weitwinkelobjektiv, 4K-Video mit 30 fps und 14x Maximalzoom sorgen für scharfe Aufnahmen, auch bei schwachem Licht oder im Makrobereich ab 1 cm. Integrierte GPS-, Manometer- und Temperatursensoren erfassen automatisch alle relevanten Umgebungsdaten.
- ✓ ATEX und IECEx Zone 2 (Gas) + Zone 22 (Staub)
- ✓ GPS, Kompass, Manometer, Temperatur- & Beschleunigungssensor
- ✓ F2.0 Weitwinkel · 4x optischer + 14x Maximalzoom · 4K 30 fps
- ✓ RAW (12-bit) + JPEG · Makro ab 1 cm · 340 Aufnahmen pro Akku
- ✓ Stoßfest bis 1,5 m · Frostsicher bis -10 °C · 249 g leicht
- ✓ OI.Share App-Verbindung · USB-C · WiFi · Bluetooth 4.2
Ex Kamera für Gas und Staub
ATEX/IECEx-zertifizierte Kamera für Zone 2 und Zone 22
Die ARMADEX OZC-3 ist die Weiterentwicklung der bewährten OZC-Serie. Während das Vorgängermodell OZC-2 (End of Life) nur für ATEX Zone 2 (Gas) zugelassen war, deckt die OZC-3 zusätzlich Zone 22 (Staub) ab. Damit ist sie auch in Mehl-, Zucker- und Holzstaub-Umgebungen einsetzbar, also überall dort, wo brennbare Stäube zur Explosionsgefahr werden.
Die Kamera erfüllt die Normen EN 60079-0:2018 und EN 60079-11:2012 sowie die EU-Richtlinie 2014/34/EU (ATEX 114). Das offizielle IECEx-Zertifikat lautet IECEx OBAC 25.0008X.
Wo kommt die ATEX Kamera zum Einsatz?
Die OZC-3 wurde speziell für anspruchsvolle Gefahrenbereiche entwickelt:
- Öl- und Gasindustrie: FPSO-Plattformen, LNG-Tanker, Raffinerien, Tankanlagen
- Chemieindustrie: Chemieanlagen, Pharmaproduktion, Lackierereien
- Lebensmittel- und Holzverarbeitung: Mehl- und Zuckersilos, Holzmühlen, Getreidelagerung (Zone 22 Staub!)
- Maschinenbau und Wartung: Schadens- und Defektaufnahmen, Mikroaufnahmen mit dem Makromodus ab 1 cm
- Bergbau und Untertagebau: robuste Bedingungen, niedrige Lichtverhältnisse
- Feuerwerks- und Munitionslager: Sichtprüfung ohne Funkenbildung
Scharfe Bilder auch bei schwachem Licht
Das F2.0 Weitwinkelobjektiv liefert auf jeder Zoomstufe stabile Bilder, bis hin zu Nahaufnahmen ab 1 Zentimeter Abstand. Damit eignet sich die OZC-3 für die Inspektion kleiner oder komplexer Teile: Mikrochips, Schweißnähte, Risse in Druckbehältern.
Mit 4x verlustfreiem optischen Zoom und bis zu 14x Maximalzoom lassen sich auch entfernte Bauteile aus sicherem Abstand prüfen. Die TruePic VIII Bildverarbeitung sorgt für rauscharme Fotos selbst bei ISO 12.800.
Die eingebaute LED-Leuchte ist voll funktionsfähig (der Xenon-Blitz ist aus Explosionsschutzgründen deaktiviert).
Optimierte Funktionen für den Einsatz in Gefahrenbereichen
Die OZC-3 ist mit speziellen Modi ausgestattet, die für gefährliche Umgebungen entwickelt wurden:
- Daten- und Zeitstempel: vereinfacht die Dokumentation durch automatische Protokollierung von Aufnahmen.
- Baumodus (Construction Mode):
- Entfernung von Staubpartikeln aus Bildern
- Automatische Helligkeitsanpassung in dunklen Bereichen
- Anpassung an Außenbeleuchtung (z.B. Schatten-Reduktion bei direkter Sonne)
- Langzeitbelichtung: ermöglicht detaillierte Aufnahmen bei sehr schwachem Licht.
- Dokumentenmodus (Etikettenerfassung): lesbare Aufnahmen von Typenschildern, QR-Codes und Etiketten für digitale Berichte.
- Makromodus: extreme Nahaufnahmedetails ab nur 1 cm, ideal für Riss- und Schadensanalyse.
- Umgebungsprotokoll: zeichnet GPS-Position, Temperatur und Druckmessungen mit dem integrierten Manometer auf.
- OI.Share App: verbindet sich direkt mit einem Smartphone (auch in Ex-zertifizierter Ausführung) für Live-Bildvorschau und sofortige Übertragung.

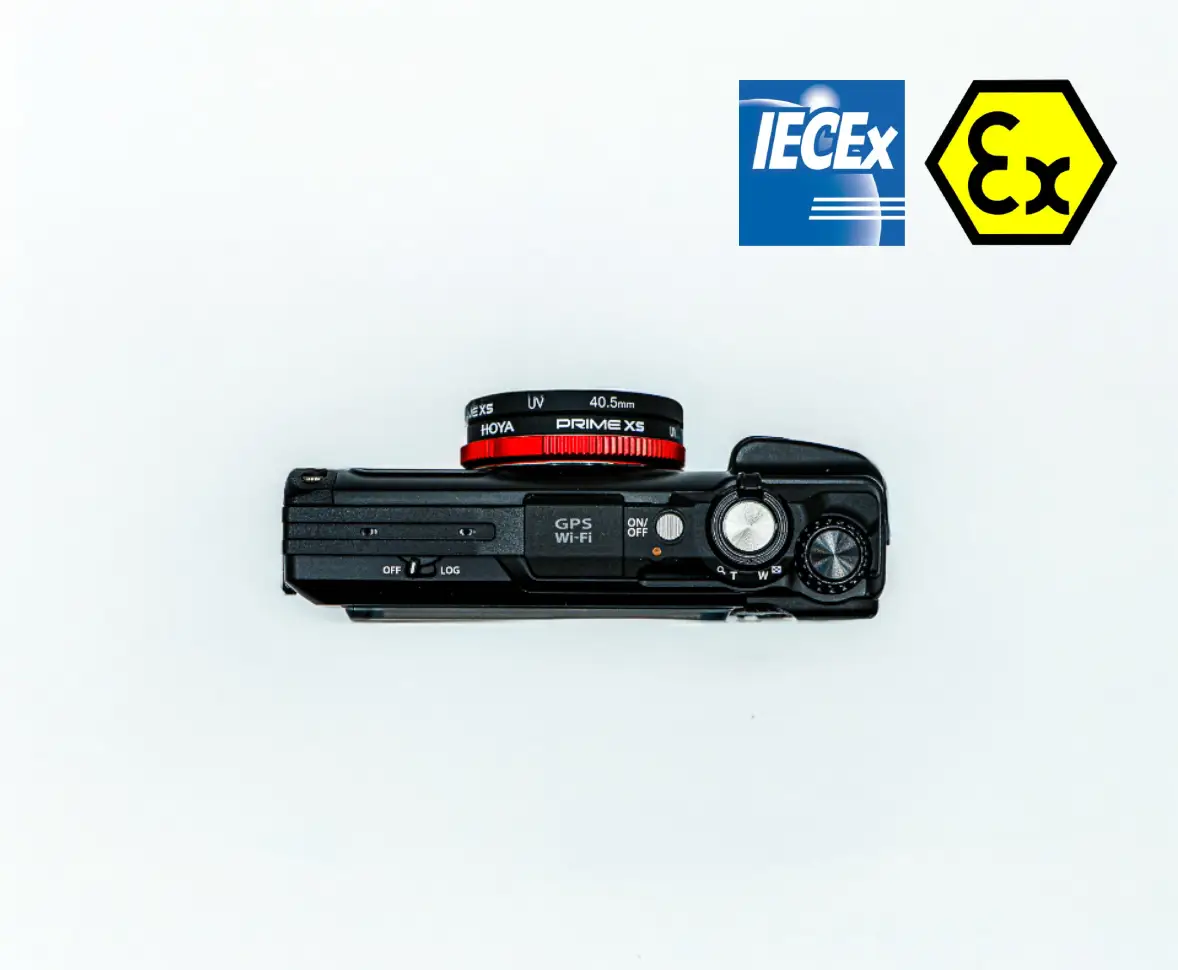

GPS und Umweltsensoren
Anders als bei den meisten Ex-Kameras am Markt verfügt die OZC-3 über integrierte GPS-Ortung mit Unterstützung für GPS, GLONASS, Galileo und QZSS. Zusätzlich an Bord: ein digitaler Kompass, ein Manometer für Druck- und Höhenmessung, ein Temperatursensor und ein Beschleunigungssensor.
Damit erhalten Ihre Aufnahmen automatisch geo-getaggte Metadaten, die in Wartungsdokumentation, Audit-Reports und Schadensgutachten direkt verwendbar sind.
Robust und leicht
Mit nur 249 Gramm (inkl. Akku und SD-Karte, gemäß CIPA-Standards) ist die OZC-3 leicht, aber extrem widerstandsfähig:
- Stoßfest bis 1,5 m Fallhöhe
- Frostsicher bis -10 °C
- Antibeschlag-Linse für optimalen Betrieb auch bei Temperaturwechseln
- Akkulaufzeit für ca. 340 Aufnahmen pro Ladung
- Abmessungen 113,9 × 65,8 × 32,7 mm
Vergleich: ARMADEX OZC-3 vs. OZC-2 (EOL) vs. andere Marken
| Spec / Modell | ARMADEX OZC-3 (2024) | OZC-2 (EOL) | Andere Marken |
|---|---|---|---|
| ATEX Zone | 2 + 22 (Gas + Staub) | Nur 2 (Gas) | Variiert |
| IECEx | ✓ | – | Selten |
| Auflösung | 12 MP BSI | 16,4 MP | 5 MP |
| Lichtstärke | F2.0 (W) | F3.9 (W) | F3.5 |
| Optischer Zoom | 4x (14x max.) | 5x | – |
| Video | 4K 30 fps | 4K 15 fps | Keine |
| RAW | ✓ (12-bit) | – | – |
| GPS | ✓ | – | – |
| Manometer / Temperatur / Höhe | ✓ | – | – |
| Makro | Ab 1 cm | – | – |
| Stoßfestigkeit | 1,5 m | 1,8 m | 1 m |
| Akku / Aufnahmen | ~340 | ~240 | ~150 |
| Gewicht | 249 g | 207 g | Größer |

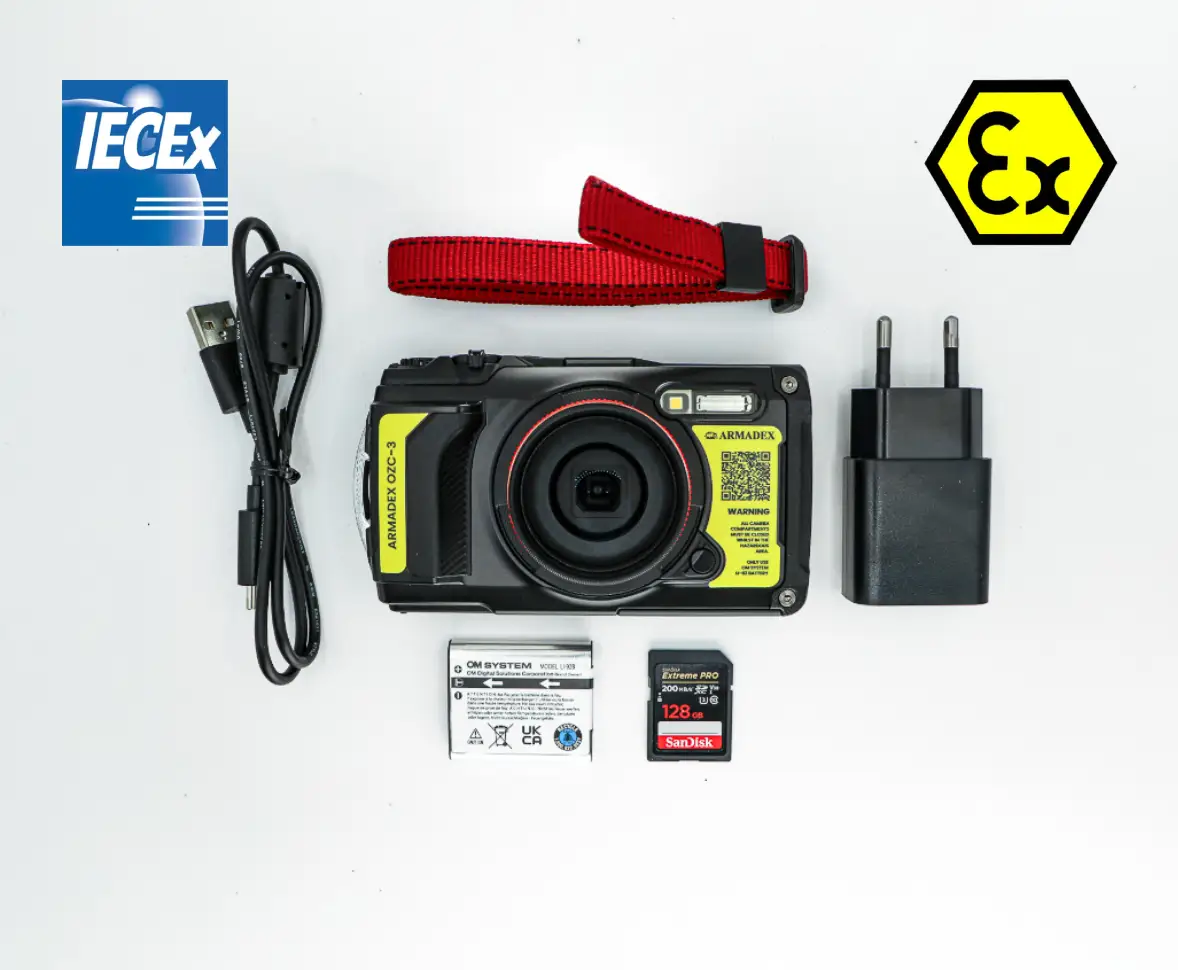

Lieferumfang
Im Lieferumfang der ARMADEX OZC-3 enthalten:
- ARMADEX OZC-3 Kamera
- LI-92B Lithium-Ionen-Akku
- USB-C-Ladekabel
- Handgurt
- Anleitung
- SanDisk SDXC Extreme Pro 128 GB (200 MB/s), seit dem 6. August 2024 enthalten
Haben Sie Fragen zur OZC-3 oder zu unseren anderen ATEX-Produkten? Kontaktieren Sie uns per Telefon, E-Mail oder über das Kontaktformular. Wir antworten in der Regel innerhalb von 24 Stunden.
Zusätzliche Informationen
| ATEX-Zonen | 2 (Gas) und 22 (Staub) |
|---|---|
| EU-Richtlinie | 2014/34/EU (ATEX 114) |
| ATEX-Kennzeichnung Gas | II 3G Ex ic IIC T4 Gc |
| ATEX-Kennzeichnung Staub | II 3D Ex ic IIIB T135°C Dc |
| IECEx-Zertifikat | IECEx OBAC 25.0008X |
| IECEx-Kennzeichnung Gas | Ex ic IIC T4 Gc |
| IECEx-Kennzeichnung Staub | Ex ic IIIB T135°C Dc |
| Angewandte Normen ATEX | EN 60079-0:2018 · EN 60079-11:2012 |
| Angewandte Normen IECEx | EN IEC 60079-0:2017 · EN 60079-11:2011 |
| Bildsensor | 12 MP, 1/2.3" BSI CMOS |
| Prozessor | TruePic VIII |
| Objektiv | 25–100 mm (KB-äquivalent), 4x optischer Zoom, F2.0 (W) – F4.9 (T) |
| Maximalzoom | 14x (Telekonverter) |
| Makro | Super-Makro ab 1 cm · Mikroskop-Modus 1–30 cm |
| Bildstabilisierung | Sensorverschiebung (Sensor-Shift IS) |

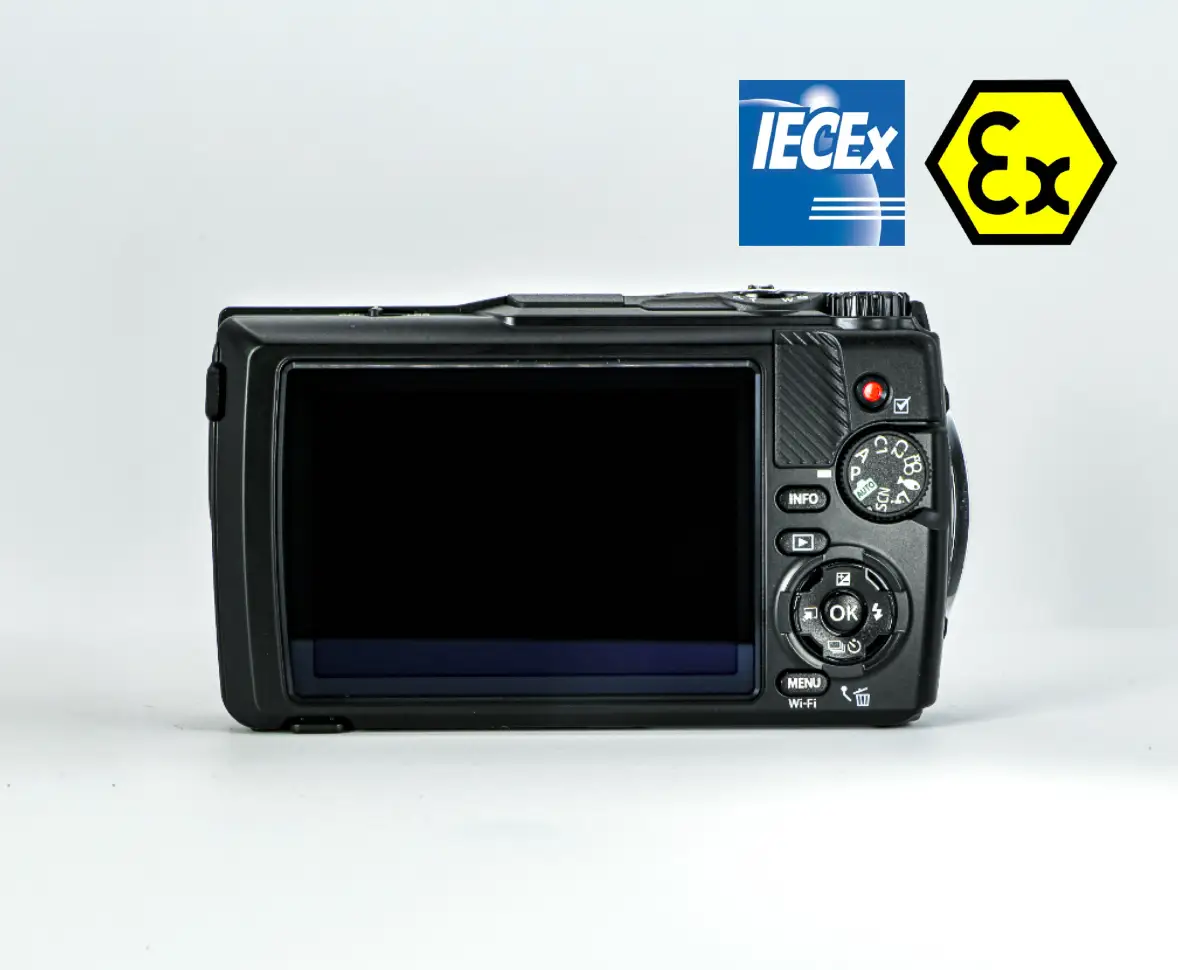

| Display | 3,0 Zoll · ca. 1.037.000 Bildpunkte (3:2) |
| ISO | 100 – 12.800 |
| Verschlusszeit | 1/2 – 1/2000 s (A-Modus bis 4 s) |
| Fotoaufnahme | JPEG · RAW (12-bit verlustfrei) · JPEG+RAW · max. 4000×3000 |
| Serienaufnahme | Bis zu 20 fps (Pro-Aufnahme 10 fps mit elektronischem Verschluss) |
| Intervall / Zeitraffer | Bis zu 299 Bilder · Zeit- oder Bildpriorität · Belichtungsglättung |
| Video | 4K (3840×2160) 30p/25p · Full HD 60p · HD 30p |
| GPS / Sensoren | GPS (GLONASS, Galileo, QZSS), Kompass, Manometer, Temperatur- & Beschleunigungssensor |
| Kreativfunktionen | Live-Composite, Kunstfilter, HDR, Unterwasser- & Makromodi, Baumodus |
| Konnektivität | USB-C · Micro HDMI (Typ D) · WiFi 802.11 b/g/n · Bluetooth 4.2 BLE |
| App | OI.Share: direkte Verbindung zu Smartphone, Bildvorschau und Übertragung |
| Stromversorgung | Lithium-Ionen-Akku LI-92B (~340 Aufnahmen) |
| Abmessungen | 113,9 × 65,8 × 32,7 mm |
| Gewicht | ca. 249 g (inkl. Akku & SD-Karte) |
| Stoßfestigkeit | 1,5 m |
| Betriebstemperatur | ab -10 °C |
| Im Lieferumfang | SanDisk SDXC Extreme Pro 128 GB 200 MB/s, LI-92B Akku, USB-C Kabel, Handgurt, Anleitung |
| Hinweis | Basis-Hardware: OM System Tough TG-7 · Xenon-Blitz deaktiviert · LED-Leuchte voll funktionsfähig |
